전기판넬에 들어가는 필수 전기 부품들 – 산업 전기의 핵심을 이해하자

전기설비는 산업 자동화 및 기계장비의 심장과도 같은 역할을 합니다. 그 중심에 있는 것이 바로 전기패널(Electrical Panel)입니다. 전기패널은 외부 전원을 받아 여러 기계나 설비에 안정적으로 전력을 분배하고, 동시에 제어 및 보호 기능을 수행하는 핵심 장비입니다. 이 전기패널은 다양한 전기 부품들로 구성되어 있으며, 각 부품은 고유한 역할을 맡아 전기 시스템을 안전하고 효율적으로 운영하게 만듭니다.

이번 글에서는 전기패널에 들어가는 필수적인 전기 부품들의 종류, 역할, 선택 시 유의사항 등에 대해 자세히 알아보겠습니다. 산업용 전기 시스템에 대한 이해도를 높이고자 하시는 분이나, 기계장치 블로그 운영자, 혹은 설비 관련 종사자들에게 유용한 내용이 될 것입니다.

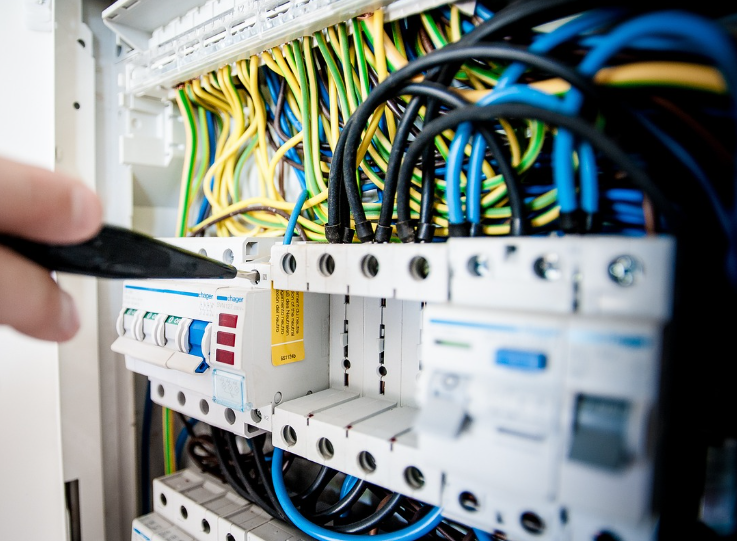

전기판넬에 들어가는 필수 전기 부품들 – 산업 전기의 핵심을 이해하자



차단기 (Circuit Breaker)

전기패널의 가장 기본적인 부품 중 하나가 차단기입니다. 차단기는 과전류나 단락(short) 발생 시 회로를 자동으로 차단하여 화재나 장비 손상을 방지하는 보호 장치입니다.

종류

• MCB (Miniature Circuit Breaker): 소용량 회로용으로, 주택이나 소형 장비에 주로 사용됩니다.
• MCCB (Molded Case Circuit Breaker): 중대형 전기설비에 사용되며, 설정 전류를 조절할 수 있습니다.
• ELCB (Earth Leakage Circuit Breaker): 누전 발생 시 차단되어 감전 위험을 방지합니다.

설치 시 주의사항: 과부하 전류 용량, 사용 환경의 온도, 부하 전류 특성을 고려하여 선정해야 합니다.



접촉기 (Contactor)

접촉기(Contactor)는 전류가 흐르는 회로를 원격 제어로 연결하거나 끊을 수 있는 전자식 스위치입니다. 모터나 조명, 히터 등의 제어 회로에 널리 사용됩니다.

• 역할: 버튼이나 PLC 신호를 받아 고전류 회로를 연결/차단
• 특징: 반복적인 스위칭에 강하며, 과열 방지를 위해 아크 차단 기능을 포함하기도 함
• 보조접점 사용: 상태 확인, 인터록 구성 등에 활용됩니다.



과부하 릴레이 (Overload Relay)

과부하 릴레이는 모터가 허용 전류보다 높은 전류를 장시간 흘릴 경우 회로를 차단하는 보호 장치입니다.

• 종류: 열 형, 전자형 등
• 위치: 일반적으로 접촉기 하단에 설치되어 함께 동작
• 보호 기능: 모터의 손상 방지, 전기 과부하 시 신속한 회로 차단

과부하 릴레이는 차단기와는 달리 순간적인 과전류가 아니라 장시간 지속되는 과부하에 대응합니다.



전원 공급 장치 (SMPS)

SMPS(Switching Mode Power Supply)는 고압 교류 전력을 장비나 센서에 맞는 저압 직류(DC) 전압으로 변환해 주는 전원 장치입니다.

• 전압 종류: 보통 AC 220V를 DC 24V 또는 12V로 변환
• 용도: 센서, 릴레이, PLC, 인디케이터 등에 전원 공급
• 선택 기준: 출력 전류, 과전압 보호 기능, 소음 차단 여부



단자대 (Terminal Block)

단자대는 전선과 전선을 연결해 주는 고정 지점입니다. 전기배선 작업의 효율성과 유지보수를 쉽게 하기 위해 설치됩니다.

• 종류: 스크루형, 푸시인형, 레일 고정형 등
• 장점: 정돈된 배선, 편리한 선 교체, 절연 기능 강화
• 팁: 색상을 다르게 구분하면 회로 식별이 쉬워집니다.



PLC (Programmable Logic Controller)

PLC는 전기 설비를 자동화하는 두뇌 역할을 하는 장치입니다. 릴레이 논리를 대신해 프로그래밍으로 다양한 제어 로직을 수행합니다.

• 역할: 타이머, 카운터, 조건 논리, 센서 입력 등 처리
• 이점: 소프트웨어로 쉽게 제어 변경 가능, 고장 진단 기능 포함
• 활용 분야: 자동화 생산라인, 공장 설비, 자동문, 크레인 등



온도 및 압력 센서

전기패널에 연결되는 필수 부품 중 하나가 센서류입니다. 다양한 물리적 요소를 감지하여 PLC로 정보를 전달합니다.

• 온도 센서: RTD, 서미스터 등 / 히터 제어 등에 사용
• 압력 센서: 유압 장치, 에어라인 압력 감지
• 신호 변환기 포함: 아날로그 → 디지털 신호 변환기(트랜스미터)와 연동하여 사용
• 타이머, 릴레이
  타이머: 특정 시간 후 접점을 여닫아, 모터 제어나 순차 제어 등에 활용
• 릴레이: 입력 신호에 따라 여러 회로를 동시에 제어할 수 있도록 도와주는 스위치

타이머와 릴레이는 단순하면서도 다양한 제어 로직 구현에 필수적입니다.



전기패널 설계 시 유의사항

• 부품 정격 확인: 전류, 전압, 온도 조건을 고려해 부품 선정
• 배선 간섭 최소화: AC, DC 선로 분리, 쉴딩 사용
• 정전기/노이즈 차단: 접지 강화, 필터 사용
• 환기 및 방열 고려: 발열 부품 위치, 통풍구 필수
• 안전성 확보: 차단기, ELCB, 도인터록 등 필수 장비 구성



전기패널은 시스템의 뇌와 심장이다

전기패널에 들어가는 부품 하나하나는 단순한 전기 부속품이 아닌, 전체 설비를 안전하고 효율적으로 움직이게 만드는 핵심입니다. 최신 자동화 시스템에서는 이들 부품이 더욱 지능화되고 있으며, 스마트 센서, IoT, 원격 모니터링 시스템과의 연동도 늘어나고 있습니다. 따라서 정확한 부품 선정과 설치, 그리고 주기적인 유지보수가 반드시 병행되어야 합니다.
