C/V 밸브(Control Valve)의 정의, 종류, 역할, 관리 및 점검 방법

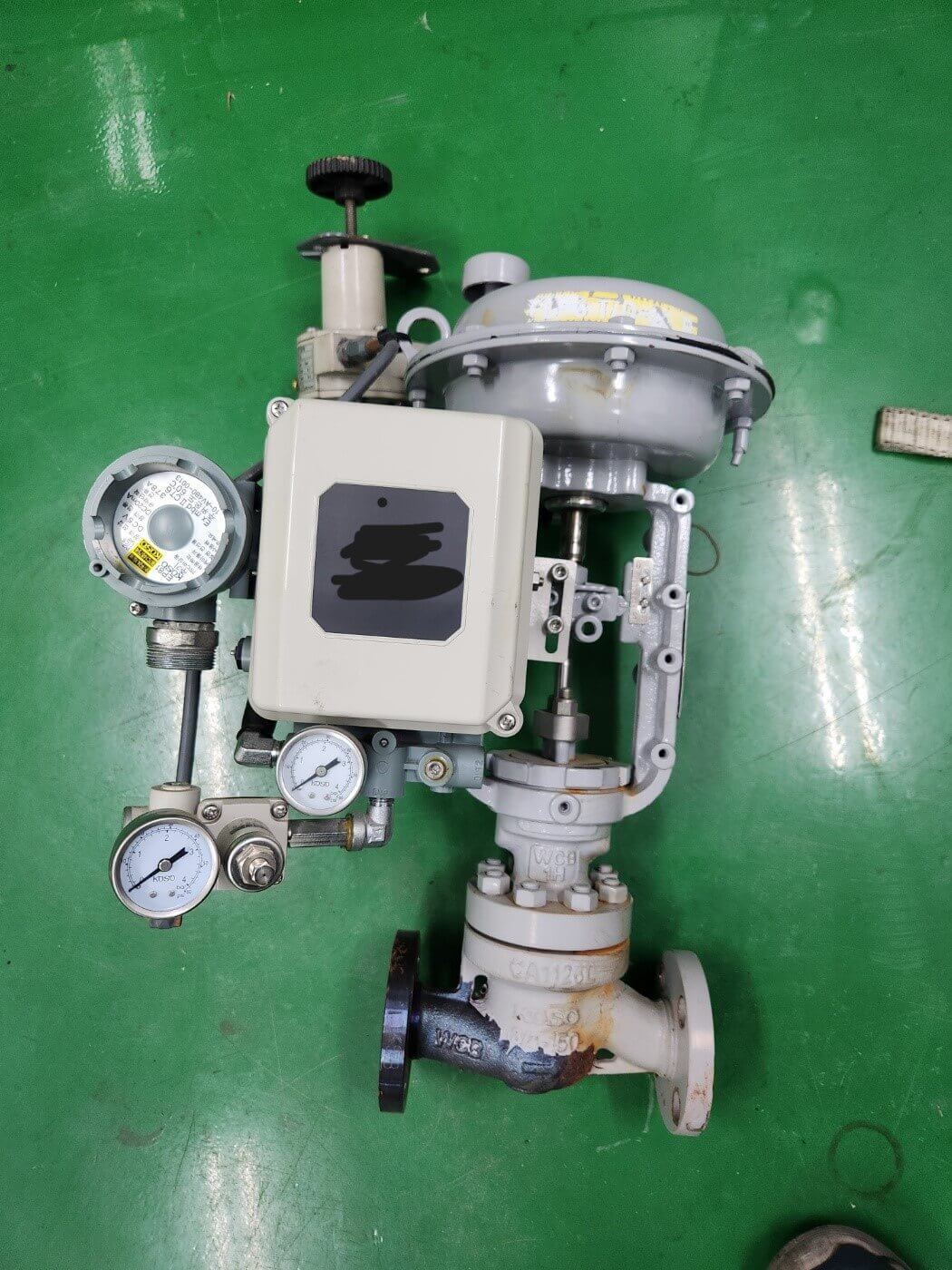

C/V 밸브(Control Valve)는 공정 제어 시스템에서 유체(액체, 기체, 증기)의 흐름을 조절하는 핵심 장치입니다. 자동화 공정과 다양한 산업 환경에서 필수적으로 사용되며, 정확하고 안정적인 유량, 압력, 온도, 또는 레벨 제어를 가능하게 합니다.

---

1. C/V 밸브의 정의와 역할

• C/V 밸브의 정의
  Control Valve는 제어 신호를 받아 밸브의 열림 정도를 조절하여 유체의 흐름을 제어하는 밸브입니다. 일반적으로 공압, 전기, 또는 전자 신호로 작동하며, 공정 자동화를 위해 PLC(Programmable Logic Controller) 또는 DCS(Distributed Control System)와 연동됩니다.
• 역할
  • 유량, 압력, 온도, 레벨 등의 공정 변수를 목표수 수 값에 맞게 조정.
  • 공정 효율성 향상 및 품질 보증.
  • 안전한 시스템 운영을 보장.

---

2. C/V 밸브의 구성 요소

C/V 밸브는 기본적으로 밸브 본체와 액츄에이터로 구성됩니다.

1. 밸브 본체(Body)
   • 유체의 흐름을 제어하는 주요 부품.
   • 내부에 플러그, 시트, 트림 등의 구조물을 포함.
   • 다양한 유체에 맞는 재질(스테인리스강, 청동 등)로 제작.
2. 액츄에이터(Actuator)
   • 제어 신호를 받아 밸브를 여닫는 장치.
   • 공압식, 전기식, 전자식 등이 있으며, 밸브의 움직임을 정확히 조절.
3. 포지셔너(Positioner)
   • 액츄에이터의 위치를 정확히 조정하는 장치.
   • 제어 신호에 따라 밸브의 열림 상태를 정밀하게 제어.

---

3. C/V 밸브의 종류

C/V 밸브는 구조와 기능에 따라 여러 종류로 나뉩니다.

1. 글로브 밸브(Globe Valve)
   • 유체 흐름의 정확한 제어에 적합.
   • 구조가 간단하며 유지보수가 용이.
2. 볼 밸브(Ball Valve)
   • 높은 유량 제어와 밀폐 성능 제공.
   • 개폐 속도가 빠르고 압력 손실이 적음.
3. 버터플라이 밸브(Butterfly Valve)
   • 경량 및 저비용의 특징을 가짐.
   • 대용량 유체 흐름 제어에 적합.
4. 게이트 밸브(Gate Valve)
   • 개폐가 완전한 상태에서만 사용 가능.
   • 고압 시스템에 적합하지만 세밀한 제어는 어려움.
5. 다이어프램 밸브(Diaphragm Valve)
   • 부식성 또는 오염 위험이 있는 유체에 적합.
   • 밸브 본체와 유체가 접촉하지 않음.

---

4. C/V 밸브의 관리 및 유지보수 방법

정확한 성능을 유지하기 위해 C/V 밸브는 주기적인 점검과 유지보수가 필요합니다.

1. 정기 점검
   • 외관 상태를 확인하여 부식, 누출, 손상 여부 점검.
   • 밸브의 개폐 동작 및 응답 속도 확인.
2. 윤활 관리
   • 움직이는 부품의 마찰을 줄이기 위해 윤활제 사용.
   • 과도한 윤활은 오염의 원인이 될 수 있으므로 적정량 사용.
3. 부품 교체
   • 마모되거나 손상된 내부 부품(플러그, 시트 등)을 교체.
   • 특히 고온, 고압 환경에서 사용되는 밸브는 주기적으로 부품을 교체.
4. 포지셔너 점검
   • 포지셔너의 정확도를 주기적으로 확인하고, 필요시 보정.
5. 액츄에이터 관리
   • 액츄에이터의 공압 또는 전기 연결 상태를 점검.
   • 공압식 액츄에이터는 공기 누출 여부를 확인.
6. 세척
   • 밸브 내부에 쌓인 찌꺼기와 오염물을 제거하여 원활한 작동 유지.

---

5. C/V 밸브의 점검 및 시험 방법

C/V 밸브의 정확성과 신뢰성을 보장하기 위해 정기적으로 점검하고 시험해야 합니다.

1. 기밀 테스트
   • 밸브가 닫힌 상태에서 누설 여부 확인.
   • 시험 압력을 걸어 밀폐 성능 테스트.
2. 작동 테스트
   • 설정 신호에 따라 밸브가 정확히 작동하는지 확인.
   • 응답 속도와 동작 범위를 측정.
3. 캘리브레이션(보정)
   • 포지셔너의 설정값과 실제 작동 상태를 비교하여 보정.
   • 오차 범위를 최소화하여 정밀한 제어 보장.
4. 유량 테스트
   • 다양한 조건에서 밸브가 유량을 정확히 조절하는지 확인.
   • 목표수 값과 실제 제어값의 차이를 점검.
5. 환경 점검
   • 밸브 주변의 온도, 습도, 부식 환경 등을 확인하여 적절한 대처 방안 마련.

---

6. C/V 밸브 관리의 중요성

C/V 밸브는 공정 시스템의 안정성과 효율성을 결정짓는 핵심 장치입니다.
적절한 관리와 정비가 이루어지지 않으면 다음과 같은 문제가 발생할 수 있습니다.

• 유체 누출로 인한 환경오염 및 안전사고.
• 부정확한 제어로 인한 제품 품질 저하.
• 불필요한 에너지 손실 및 운영 비용 증가.

---

7. 앞으로의 발전 방향

C/V 밸브는 기존의 기계적 설계에서 벗어나, IoT와 디지털 기술을 활용한 스마트 밸브로 진화하고 있습니다.

• 스마트 센서 도입: 실시간 상태 모니터링과 예측 유지보수 가능.
• 자동화 연동 강화: DCS 및 클라우드 기반의 원격 제어 가능.
• 에너지 효율성 향상: 저에너지 소비와 고효율 설계가 점차 도입.

---

C/V 밸브는 공정의 신뢰성과 효율성을 책임지는 중요한 장치로, 주기적인 점검과 적절한 유지보수가 필수적입니다. 신기술의 도입으로 밸브 관리가 더욱 정밀해지고, 운영 효율이 높아질 것으로 기대됩니다.
