에어 레귤레이터(Air Regulator)에 대해서 [기계 장치 지식 ]

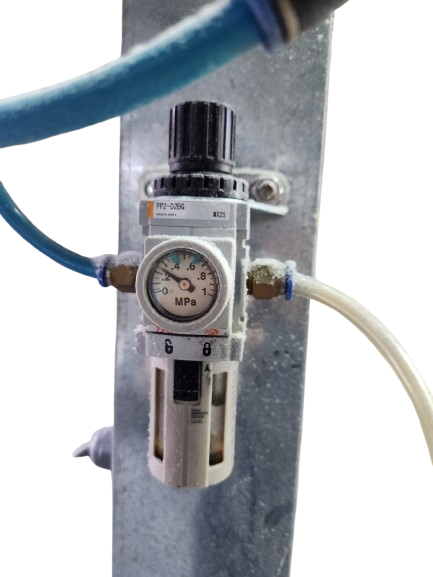

싱글 레귤레이터( Air Regulator )





**에어 레귤레이터(Air Regulator)**는 공기압(압축 공기)의 압력을 일정하게 조절하여 산업 기계나 공정에서 안정적인 공기 흐름을 제공하는 장치입니다. 주로 압축 공기 시스템에서 사용되며, 공압식 장비나 도구에 공급되는 공기의 압력을 제어하고 안정적으로 유지함으로써 기계의 성능과 안전성을 보장합니다.

---

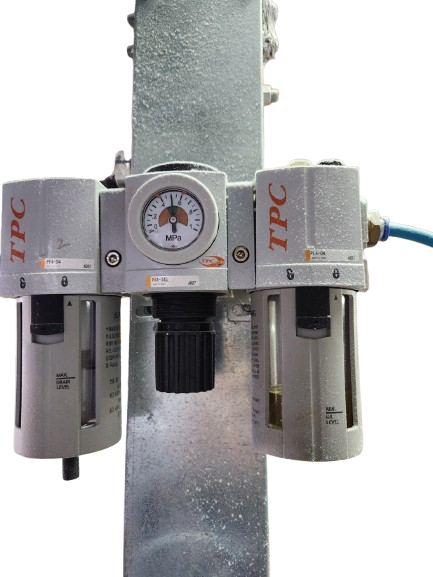

필터/레귤레이터/루브리케이터

목차

1.에어 레귤레이터의 주요 기능

2.에어 레귤레이터의 주요 구성 요소

3.에어 레귤레이터의 사용 예

4.에어 레귤레이터의 종류

5.에어 레귤레이터 선택 시 고려 사항

---



1.에어 레귤레이터의 주요 기능

1. 압력 조절: 공기압이 너무 높으면 장비가 손상될 수 있고, 너무 낮으면 기계가 정상적으로 작동하지 않을 수 있습니다. 에어 레귤레이터는 이런 문제를 방지하기 위해 공기압을 설정된 범위로 유지합니다.
2. 공기 흐름 안정화: 공기 흐름이 불안정하면 기계가 일정한 성능을 발휘하기 어렵습니다. 에어 레귤레이터는 공기 흐름을 일정하게 조절해 작업의 품질과 효율성을 높입니다.
3. 시스템 보호: 과도한 압력이 발생하면 시스템에 심각한 문제가 생길 수 있는데, 레귤레이터는 이러한 압력 변동으로부터 장비를 보호하는 역할을 합니다.

2.에어 레귤레이터의 주요 구성 요소

1. 압력 조절기(Knob or Adjustment Screw): 사용자가 원하는 출력 압력을 설정하는 부분입니다. 보통 조절 나사나 노브를 돌려 압력을 설정합니다.
2. 다이어프램(Diaphragm): 공기압의 변화를 감지하여 레귤레이터 내부 밸브를 조절하는 역할을 합니다. 다이어프램이 공기 흐름을 감지하고, 압력이 일정 범위를 벗어날 경우 이를 조정합니다.
3. 밸브(Valve): 다이어프램의 움직임에 따라 열리거나 닫히며, 공기 흐름을 조절하여 설정된 압력을 유지합니다.
4. 압력 게이지(Pressure Gauge): 시스템 내 현재 압력을 표시하는 장치로, 사용자가 설정된 압력과 현재 공기압을 확인할 수 있습니다.
5. 입출구 포트(Inlet/Outlet Ports): **입구(Inlet)**는 압축 공기가 유입되는 부분이며, **출구(Outlet)**는 조정된 압력의 공기가 나오는 부분입니다.

3.에어 레귤레이터의 사용 예

1. 산업 기계: **에어 공구(공압 공구)**나 기계식 장비에 일정한 압력으로 공기를 공급하여, 장비가 과도한 공기압으로 인해 손상되지 않도록 합니다. 예를 들어, 에어 드릴, 에어 해머, 에어 스프레이 건 등의 도구에서 안정적인 작동을 보장합니다.
2. 자동차 공업: 페인트 스프레이 작업에 사용되는 에어 스프레이건에서 일정한 공기압을 제공해, 균일하고 고른 페인트 도포를 가능하게 합니다.
3. 공기 압축 시스템: 공기압을 일정하게 유지하여 압축 공기를 사용하는 다양한 기계의 안정적인 작동을 돕습니다.
4. 자동화 시스템: 자동화 설비의 공압식 액추에이터나 실린더에서 일정한 공기압을 유지해 정확하고 안정적인 움직임을 보장합니다.

4.에어 레귤레이터의 종류

1. 일반형 에어 레귤레이터: 기본적으로 공기 압력을 낮추고 조절하는 역할을 하며, 다양한 공정에 널리 사용됩니다.
2. 릴리프형 에어 레귤레이터 (Relieving Air Regulator): 시스템 내 압력이 과도하게 상승할 경우, 일부 압축 공기를 방출하여 압력을 일정하게 유지하는 기능이 있습니다.
3. 비 릴리프형 에어 레귤레이터 (Non-Relieving Air Regulator): 릴리프형과 달리, 시스템 압력이 설정된 범위를 벗어나도 내부 압력을 자동으로 방출하지 않으며, 외부에서 압력을 해소해야 합니다.
4. 필터 레귤레이터 (Filter Regulator): 압력 조절 기능과 공기 필터링 기능을 결합한 제품으로, 공기 중의 불순물이나 수분을 제거하면서 압력을 일정하게 유지합니다.
5. 디지털 에어 레귤레이터: 디지털 표시기와 전자식 제어 기능을 통해 정밀한 압력 조절이 가능하며, 고급 자동화 시스템에서 주로 사용됩니다.

5.에어 레귤레이터 선택 시 고려 사항

1. 압력 범위: 시스템에 필요한 공기 압력의 범위를 정확하게 파악한 후, 해당 범위에 맞는 레귤레이터를 선택해야 합니다.
2. 유량 용량: 시스템에서 필요한 공기의 최대 유량에 맞춰 레귤레이터의 용량을 선택해야 합니다. 유량이 부족하면 장비의 성능이 저하될 수 있습니다.
3. 내구성: 장비가 작동하는 환경에 적합한 내구성을 갖춘 레귤레이터를 선택하는 것이 중요합니다. 예를 들어, 고온, 고습 환경에서는 이에 맞는 재질과 설계를 고려해야 합니다.

결론

에어 레귤레이터는 공기압 시스템의 안정성과 효율성을 보장하는 중요한 장치입니다. 적절한 레귤레이터를 사용하면 압축 공기 시스템에서 기계의 성능을 최적화하고, 장비의 수명을 연장할 수 있습니다.
