산업용 펌프 진동 문제 해결 방법

오늘은 산업현장에서 필수적으로 사용되는 펌프의 진동 발생 및 문제의 해결 방법에 대해 알아보도록 하겠습니다. 잘 활용하셔서 도움이 되었으면 좋겠습니다. 산업용 펌프에서 진동 문제는 고장, 효율 저하, 심각한 경우 시스템 전체의 손상으로 이어질 수 있습니다. 진동은 기계 내부의 불균형, 정렬 불량, 베어링 문제, cavitation(공동현상) 등 다양한 원인으로 발생할 수 있으며, 정확한 진단과 대응이 매우 중요합니다. 아래는 진동 문제의 원인과 해결 방법을 항목별로 정리한 내용입니다.

산업용 펌프 진동 문제 해결 방법

펌프 진동으로 인해 발생할 수 있는 대표적인 이차 피해들

펌프에서 진동이 지속되거나 심해질 경우, 단순한 성능 저하를 넘어 다양한 이차 피해가 발생할 수 있습니다. 이 피해들은 대부분 연쇄적으로 나타나며, 기계 손상, 에너지 손실, 생산 중단, 안전사고로 이어질 수 있습니다.

1. 기계 부품의 손상 가속화

• 베어링 마모 및 파손
  진동이 지속되면 베어링 내부 볼과 레이스 사이에 이상 접촉이 생겨 조기 마모가 발생하고 결국 파손됩니다.
• 축 손상 및 휘어짐 (Shaft Bending)
  반복적인 진동 하중으로 인해 펌프 또는 모터 축이 변형되고, 심한 경우 휘거나 피로 파괴로 이어집니다.
• 커플링 파손
  정렬 불량과 진동이 겹치면 커플링에 반복적인 토크와 피로가 발생하여 균열이나 완전 파손으로 이어질 수 있습니다.
• 임펠러 파손
  임펠러에 진동이 집중되면 균열, 날개 파손, 고착 등의 문제가 발생합니다.

2. 배관 및 설비 구조물 손상

• 배관 이음부 누출
  진동이 지속되면 플랜지 연결부의 패킹이 손상되어 누수가 발생할 수 있으며, 유체가 고온·고압일 경우 큰 사고로 이어질 수 있습니다.
• 앵커 볼트 풀림 및 베이스 손상
  펌프와 모터가 설치된 베이스 플레이트나 콘크리트 기초에 반복적인 충격이 가해져 볼트 풀림, 콘크리트 크랙이 발생합니다.
• 배관 피로 파괴
  진동이 강하면 배관에 피로가 누적되어 금속 균열이나 파열 위험이 생깁니다.

3. 성능 저하 및 에너지 낭비

• 펌프 효율 감소
  진동으로 인한 축 손상, 임펠러 마모는 펌프의 유량과 양정을 떨어뜨려 효율을 크게 저하시킵니다.
• 전력 소모 증가
  기계적 저항 증가로 모터의 부하가 커지고, 이에 따라 전력 사용량이 증가합니다.

4. 운전 정지 및 생산 손실

• 예고 없는 가동 중단
  진동이 심한 경우 인터락(Interlock)이 작동하여 설비가 자동 정지되거나 고장이 나면서 생산이 멈추게 됩니다.
• 정비 비용 증가
  부품 파손과 구조물 손상이 반복되면 정기적인 유지보수 외에 긴급 수리비용이 반복적으로 발생합니다.

5. 안전사고 위험 증가

• 화재 및 폭발 위험
  진동으로 인해 배관 누출 → 유체 비산 → 점화원 접촉 시 화재로 이어질 수 있습니다. 특히 유증기, 가연성 액체를 취급하는 공정에서 치명적입니다.
• 작업자 부상 위험
  구조물이 파손되거나 커플링 등이 탈락하여 주변 작업자에게 직접적인 부상 위험을 유발할 수 있습니다.

펌프 진동은 단순한 유지보수 이슈가 아니라 설비 전반에 영향을 주는 위험요소입니다. 초기에 정확히 진단하고 대응해야 비용과 위험을 줄일 수 있습니다.
진동 관리에는 진동 센서 실시간 모니터링, 정기적인 진동 로그 분석, 정렬 및 밸런싱 작업의 정례화가 효과적입니다.



진동 원인 진단

● 회전 불균형 (Imbalance)
증상: 회전 시 특정 속도에서 진동이 커짐.

원인: 임펠러, 커플링 등 회전체의 무게 불균형.

해결: 동적 밸런싱(Dynamic Balancing)을 통해 균형 조정.

● 정렬 불량 (Misalignment)
증상: 축 연결 부위에서 진동, 커플링 과열.

원인: 모터와 펌프 축의 위치 불일치.

해결: 다이얼 게이지나 레이저 정렬기로 정밀 정렬 수행.

● 공회전 또는 공동현상 (Cavitation)
증상: 터지는 소리, 진동 및 성능 저하.

원인: 펌프 흡입부에서 증기 방울이 형성되어 폭발함.

해결:

NPSH(Nett Positive Suction Head) 조건 재검토.

배관 직경 증가, 배관 길이 단축.

흡입 필터 교체 또는 청소.

● 베어링 손상
증상: 금속 마찰음, 회전 불안정, 열 발생.

원인: 윤활 부족, 먼지 침투, 마모 등.

해결: 베어링 교체 또는 윤활 관리 재정비.

● 공진 (Resonance)
증상: 특정 속도에서만 진동 극대화.

원인: 기계 구조물의 고유 진동수와 작동 진동수가 일치.

해결: 지지 구조 변경, 댐퍼 설치, 회전수 조정.



예방 및 점검 요령

예방 및 점검 요령

현장에서 사용하는 실전 해결 팁

현장에서 사용하는 실전 해결 팁

진동 로그 기록 유지: 이상 발생 시점의 로그 기록으로 원인 추적 가능.

플렉시블 커플링 사용: 정렬 오차를 흡수하여 진동 저감.

베이스 플레이트 보강: 기초 구조물이 약하면 진동을 흡수 못함.

정기적인 밸런싱 서비스 이용: 외부 전문 업체 통해 정기 진단.

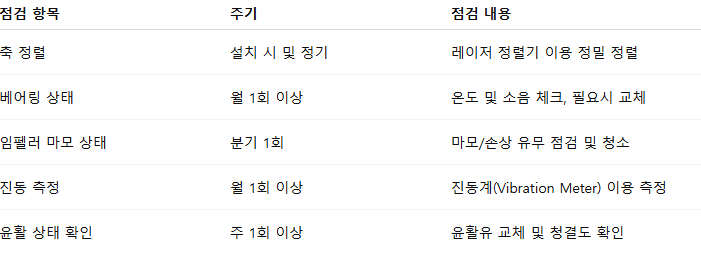

펌프 진동 진단 체크리스트

마무리 글
진동은 기계 이상을 경고하는 신호입니다. 이를 방치하면 베어링 파손 → 축 마모 → 모터 손상까지 연쇄적인 고장을 유발할 수 있습니다. 따라서 정기적인 점검과 데이터 기반의 유지보수 체계를 갖추는 것이 중요합니다.
